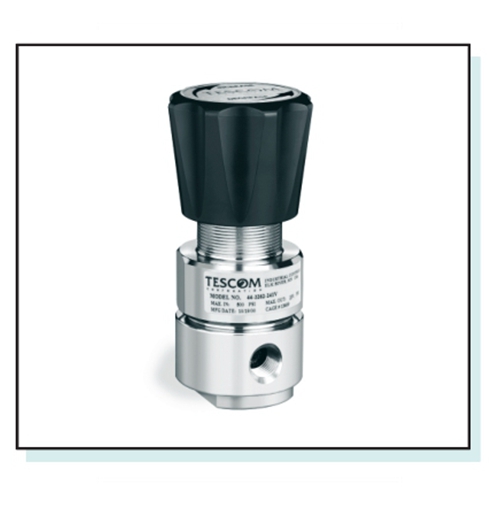

TESCOM背压阀44-2300
常规用途背压
4 级安全压力范围,最高可达 250 PSIG
经济实用 / 耐腐蚀
44-2300 系列
技术规格
❏ 工作参数
压力等级根据 ANSI/ASME B31.3标准
出口压力范围 . . . . . . . . . . . . . . . . . . . . 0-25, 0-50
0-100, 0-250 PSIG
设计试验压力. . . . . . . . . . . . . 150% 最大额定压力
泄漏. . . . . . . . . . . . . . . . . . . . . . . 内部:无气体泄漏
外部:设计符合 < 2 x 10 -8 大气压·毫升/秒氦气
工作温度 . . . . . . . . . . . . . . . . . . -40° F 至 +165° F
(-40° C 至 +74° C)
额定流量 . . . . . . . . . . . . . . . . . . . . . . . . C v = 0.08
最大工作扭矩. . . . . . . . . . . . . 30 英寸·磅 (3.4 Nm)
❏ 接触介质的材料
阀体. . . . . . . . . . . . . . . . 316 不锈钢,黄铜或Monel
阀帽. . . . . . . . . . . . . . . . . . 300 系列不锈钢,黄铜
阀座. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CTFE
隔板. . . . . . . . . . . . . . . . . . . 316 不锈钢或 Elgiloy ®
其余部件 . . . . . . . . . . . . . . . . . . . . . . . 316 不锈钢,
Monel (用于蒙乃尔铜-镍合金阀体)
有关其他材料及改动,请向工厂咨询。
❏ 清洁 . . . . . . . . . . . . . . . . . CGA 4.1 及 ASTM G93
❏ 重量 (不带压力表) . . . . . . . . . . . 2 磅 (0.90 kg)
