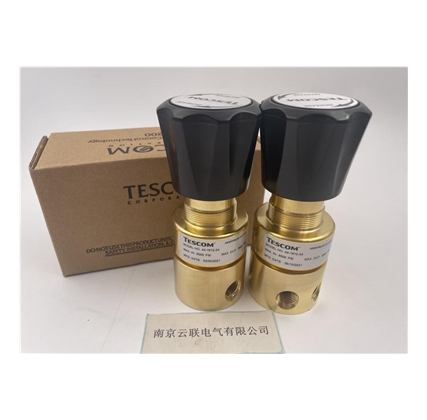

TESCOM背压阀BB-3

TESCOM背压阀BB-3
袖珍型/背压
3 级压力释放范围，最高可达 220 PSIG
结构紧凑/重量轻/耐用
BB-3 系列
技术规格
❏ 工作参数
压力等级根据 ANSI/ASME B31.3 标准
入口压力范围. . . . . . . . . . . . . . . . . . . 见部件选择表
设计试验压力 . . . . . . . . . . . . . . . . . . 最大值的 150%
工作温度 1 . . . . . . . . . . . . . . . . . -15° F 至 +165° F
(-25° C 至 +74° C)
额定流量 . . . . . . . . . . . . . . . . . . . . . . . . . C v = 0.2
内部泄漏 . . . . . . . . . . . . . . . . . . . . . . . 无气体泄漏
1 有关从 -65°F 至 +400°F 的扩展温度范围请向工厂咨询。
❏ 接触介质的材料
阀体. . . . . . . . . . . . . . . . . . . . 铝镀镍或 316 不锈钢
阀座. . . . . . . . . . CTFE、Teflon ® （聚四氟乙烯）或
Vespel ® （聚酰亚胺）
O型圈 . . . . . . . . . . . . . . . . 乙丙橡胶、丁晴橡胶、
Viton ® 或 Kalrez ®
其余部件 . . . . . . . . . . . . . . . . 300 系列不锈钢或铝
有关其他材料及改动，请向工厂咨询.
❏ 清洁 . . . . . . . . . . . . . . CGA 4.1 及 ASTM G93
❏ 管件
1/4" NPT 或 SAE 入口及出口接口
❏ 重量
铝. . . . . . . . . . . . . . . . . . . . . . . . . . .5 lbs. (.23 kg)
不锈钢 . . . . . . . . . . . . . . . . . . . . . . . . . 1 lb. (.5 kg)

TESCOM back pressure valve BB-3

Pocket/back pressure

Level 3 pressure relief range up to 220 PSIG

Compact structure/light weight/durable

BB-3 series

technical specifications

Operating parameters

Pressure rating according to ANSI/ASME B31.3
