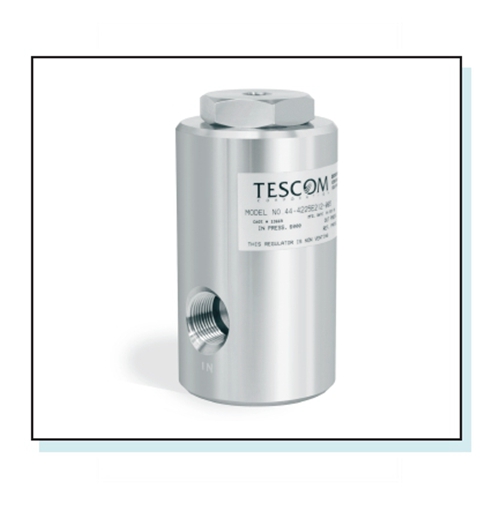

TESCOM调节阀44-4200

TESCOM调节阀44-4200
高压/装备气室
最大入口压力 6000 PSIG/出口压力范围 5000 PSIG 以下
高流量/减压
44-4200 系列
技术规格
❏ 工作参数
压力等级根据 ANSI/ASME B31.3标准
最大额定入口压力. . . . . . . . . . . . . . . . 6,000 PSIG
出口压力范围 . . . . . . . . . . . . . . . . . .0-5,000 PSIG
设计试验压力 . . . . . . . . . . . . . 150% 最大额定压力
泄漏 . . . . . . . . . . . . . . . . . . . . . . . . . . .无气体泄漏
工作环境及流体温度. . . . . . . . . . . . . 见部件选择表
额定流量. . . . . . . . . . . . . . . . 1/4" 主阀：Cv = 0.80
3/8" 主阀：Cv = 2.0
❏ 接触介质的材料
阀体 . . . . . . . . . . . . . . . . . 303, 316 不锈钢或黄铜
主阀阀座. . . . . . . . . . . . CTFE, Teflon® 或 Vespel®
O 型圈 . . . . . . . . . . . . . . Buna-N, Viton-A® 或 E.P.
备用密封圈. . . . . . . . . . . . . . . . . . . . . . . . .Teflon®
垫圈 . . . . . . . . . . . . . . . . . . . . . . CTFE 或 Vespel®
其余部件. . . . . . . . . . . . .300 系列不锈钢, 17-4 PH
有关其他材料及改动，请向工厂咨询。
❏ 管件 . . . . . . . .入口和出口：1/4", 1/2" & 3/4" NPT
气室接口：1/4" NPT
❏ 清洁 . . . . . . . . . . . . . . . CGA 4.1 及 ASTM G93
❏ 重量 . . . . . . . . . . . . . . . . . . . . . 8 磅 (3.62 kg)
