TESCOM调节器SJS

TESCOM调节器SJS
优点
• 接入双密封系统时能保持精确压差
• SJS 调节器跟踪系统压力干扰并可以减少故障时间
及增加密封元件寿命
• 可供 N.A.C.E. 配套型号： 改动编号－01

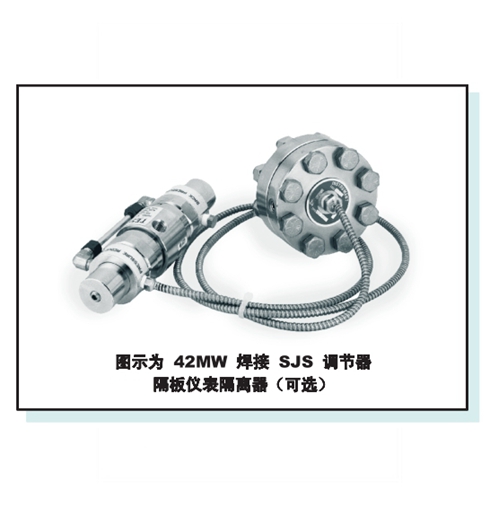

• 供应带可选焊接隔板仪表分离器型
压力跟踪/泵应用
最大入口压力 500 PSIG / 出口压力 500 PSIG
正偏差 0 - 100 PSIG
SJS 系列
技术规格
❏ 工作参数
压力等级根据 ANSI/ASME B31.3标准
最大额定入口压力 . . . . . . . . . . . . . . . . . 500 PSIG
最大额定参考值. . . . . . . . . . . . . . . . . . . 400 PSIG
出口压力－偏差及参考值（最大） . . . . 500 PSIG
压力偏差范围. . . . . . . . . . . . . . . . . . 0 - 100 PSIG
设计出口试验压力 . . . . . . . . . 150% 最大额定压力
工作温度 . . . . . . . . . . . . . . . . . -40° F 至 +165° F
(-40° C 至 +75° C)
内部泄漏 . . . . . . . . . . . . . . . . . . . 内部:无气体泄漏
外部： < 2 x 10 -8 大气压·毫升/秒氦气
额定流量 . . . . . . . . . . . . . . . . . . . . . . . . C v = 0.12
❏ 接触介质的材料
阀体. . . . . . . . . . . . . . . . . . . . . . . . . . . 316 不锈钢
阀座. . . . . . . . . . 压力减小：Teflon ® (聚四氟乙烯)
背压: Vespel ® (聚酰亚胺)
摩擦衬套（内部） . . . . . . . . . Teflon ® (聚四氟乙烯)
摩擦衬套（外部） . . . . . . . . . . . . . . . . 316 不锈钢
隔板. . . . . . . . . . . . . . . . . . . . . Elgiloy ® (耐蚀合金)
其余部件 . . . . . . . . . . . . . . . . . . . . . . . 316 不锈钢
有关其他材料及改动，请向工厂咨询。
❏ 管件 . . . . . . . . 1/4" NPT 入口,出口,排气阀及接口
❏ 重量 （不带压力表） . . . . . . . . . . 2 磅. (0.9 kg)
