高压滤清器
6,000 及 10,000 PSIG 的最大工作压力

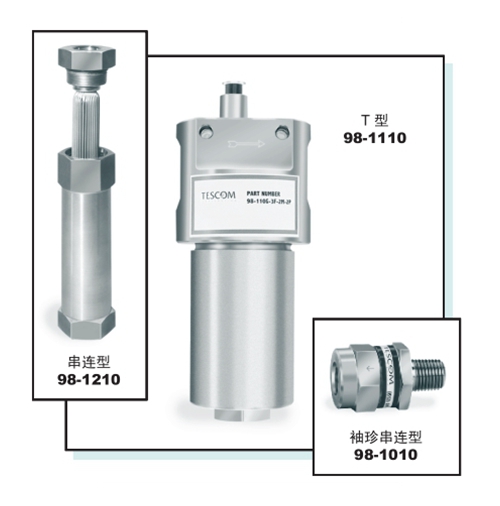

袖珍串连型，T型及串连型
滤清器系列
98-1010/98-1110/98-1210
技术规格
❏ 工作参数
98-1010 袖珍串连型系列
压力等级根据 ANSI/ASME B31.3标准
最大额定压力 . . . . . . . . . . . . . . . . . . . . 6,000 PSIG
设计试验压力 . . . . . . . . . . . . . . . . . . . . 9,000 PSIG
结构材料：
主体 . . . . . . . . . . . . . . . . . . . . . . . . . . 304 不锈钢
内置滤清器 - 10 微米 . . . . . . . 折叠 304 不锈钢
接口 . . . . . . . . . . . . . . . . . . . . . . . . . . 见部件选择表
工作温度 . . . . . . . . . . . . . . . . . -320° F 至 +800° F
(-195° C 至 +426° C)
98-1110 T型系列
压力等级根据 ANSI/ASME B31.3标准
最大额定工作压力 . . . . . . . . . . .6,000 至 10,000 PSIG
设计最大试验压力 . . . . . . . . 9,000 至 15,000 PSIG
结构材料：
主体 . . . . . . . . . . . . . . . . . . . . . . . . . 303 不锈钢
内置滤清器 - 10 微米 . . . . . . . 折叠 304 不锈钢
O 型圈 . . . . . . . . . . . . . . Buna, Teflon ® 或 Viton ®
接口 . . . . . . . . . . . . . . . . . . . . . . . . . . 见部件选择表
工作温度：
Buna O 型圈 . . . -20° F 至 +165° F (-28° C 至 +73° C)
Teflon ® O 型圈 . . -40° F 至 +165° F (-40° C 至 +73° C)
Viton ® O 型圈 . . -15° F 至 +220° F (-26° C 至 +104° C)
98-1210 串连系列
压力等级根据 ANSI/ASME B31.3标准
最大额定工作压力 . . . . . . . . . . .3,000 至 10,000 PSIG
设计最大试验压力 . . . . . . . . . . 4,500 至 15,000 PSIG
结构材料：
主体 : 3,000 PSIG. . . . . . . . . . . . . . 303 不锈钢
6,000 及 10,000 PSIG . . . . . 17-4 不锈钢
10 微米内置滤清器 . . . . . . . . . 折叠 304 不锈钢
O 型圈 . . . . . . . . . . . . . . Buna, Teflon ® 或 Viton ®
接口 . . . . . . . . . . . . . . . . . . . . . . . . . . 见部件选择表
工作温度：
Buna O 型圈. . . .-20° F 至 +165° F (-28° C 至 +73° C)
Teflon ® O 型圈 . .-40° F 至 +165° F (-40° C 至 +73° C)
Viton ® O 型圈. . -15° F 至 +220° F (-26° C 至 +104° C)
E.P. O 型圈 . . . -40° F 至 +225° F (-40° C 至 +107° C)
