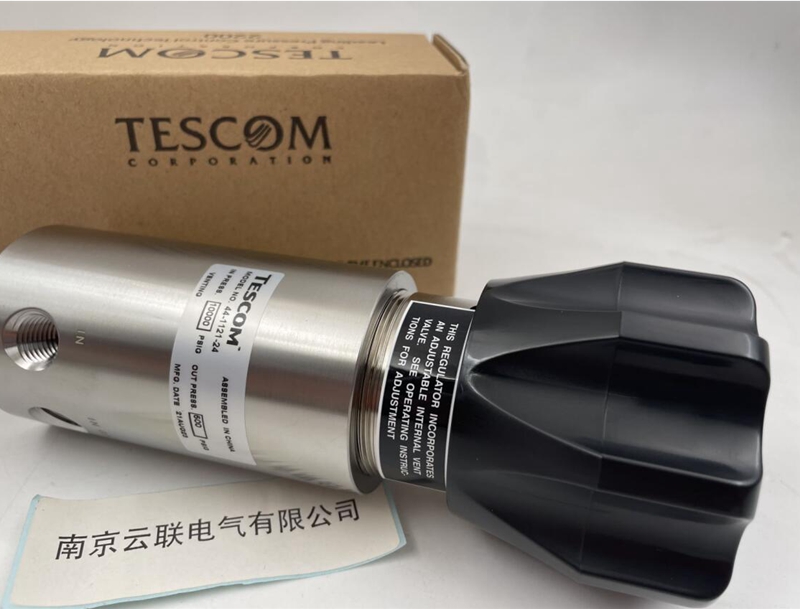

TESCOM减压阀 44-1121-24

TESCOM减压阀 44-1121-24
高压/减压
最大入口压力 6,000 PSIG 及 10,000 PSIG/出口压力范围 6,000 PSIG 以下
自排气/高度灵敏
44-1100 系列
技术规格
❏ 工作参数
压力等级根据 ANSI/ASME B31.3标准
最大额定入口压力：
不锈钢 . . . . . . . . . . . . . . . . . . . . . . 10,000 PSIG
黄铜 . . . . . . . . . . . . . . . . . . . . . . . . 6,000 PSIG
出口压力范围. . . . . . . . . . . 0-500, 0-800, 10-1500,
15-2500, 25-4000, 50-6000 PSIG
设计试验压力. . . . . . . . 最大额定入口压力的 150%
泄漏. . . . . . . . . . . . . . . . . . . . . . . . . . . 无气体泄漏
工作温度 . . . . . . . . . . . . . . . . . . -40° F 至 +165° F
(-40° C 至 +75° C)
额定流量 . . . . . . . . . . . . . . . . . . . . . . . . Cv = 0.06
最大工作扭矩. . . . . . . . . . . 35 英寸·磅 (3.95 Nm)
❏ 接触介质的材料
阀体. . . . . . . . . . . . . . . . . 黄铜，303或316 不锈钢
滤清器：
黄铜阀体 . . . . . . . . 40 微米滤清器 (公称) - 黄铜
不锈钢阀体. . 15 微米滤清器 (公称) - 316 不锈钢
主阀阀座 . . . . . . . . . . . . . . . . . . . . . . . . . . Vespel®
排气阀阀座 . . . . . . . . . . . . . . . . . . . . . . . . . . CTFE
密封件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . Buna-N
备用密封圈 . . . . . . . . . . . . . . . . . . . . . . . . . Teflon®
其余部件 . . . . . . . . . . . . . . . . . . . . 300 系列不锈钢
有关其他材料及改动，请向工厂咨询。
❏ 清洁. . . . . . . . . . . . . . . . . CGA 4.1 及 ASTM G93
❏ 重量 . . . . . . . . . . . . . . . . . . . . 4.75 磅 (2.15 kg)
