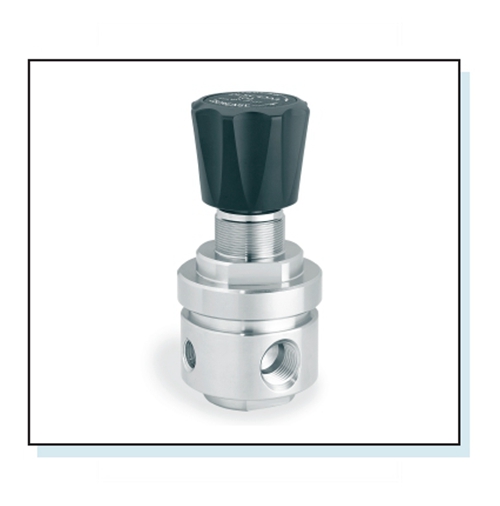

TESCOM减压阀44-3200

TESCOM减压阀44-3200
高流量/排放
最大入口压力 500及3000 PSIG/出口压力范围0-200 PSIG
减压
44-3200 系列
技术规格
❏ 工作参数
压力等级根据 ANSI/ASME B31.3标准
最大额定入口压力 . . . . . . . . . . . . 500, 3000 PSIG
出口压力范围. . . . . . . . . . . . . . . 0-25, 0-50, 0-100,
0-150 & 0-200 PSIG
设计试验压力. . . . . . . . . . . . . . . . 额定压力的 150%
泄漏：
内部 . . . . . . . . . . . . . . . . . . . . . . . . . 无气体泄漏
外部 . . . . . . . . . < 2 X 10-8 大气压·毫升/秒氦气
工作温度 . . . . . . . . . . . . . . . . . . -40° F 至 +165° F
(-40° C 至 +74° C)
额定流量 . . . . . . . . . . . . . . . . . . . . . . . . . Cv = 1.0
(可选流量 Cv = 1.8)
❏ 接触介质的材料
阀体. . . . . . . . . . . . . . . . . . . . . . 黄铜，316 不锈钢
阀帽 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 镀镍黄铜
隔板. . . . . . . . . . . . . . . . . . . . . . . . . . . 316 不锈钢
阀座：
3000 PSIG 入口压力. . . . . . . . . . . . . . . . . CTFE
500 PSIG 入口压力. . . . . . . . . . . . . . . . . Teflon®
固定圈，阀座. . . . . . . . . . . . . . . . . . . . . Nitronic 60
密封件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Teflon®
其余部件 . . . . . . . . . . . . . . . . . . . . . . . 316 不锈钢
有关其他材料及改动，请向工厂咨询。
❏ 清洁. . . . . . . . . . . . . . . . . CGA 4.1 及 ASTM G93
❏ 重量（不带压力表） . . . . . . . . . . . 3.5 磅 (1.6 kg)
