TESCOM减压阀44-4800

TESCOM减压阀44-4800

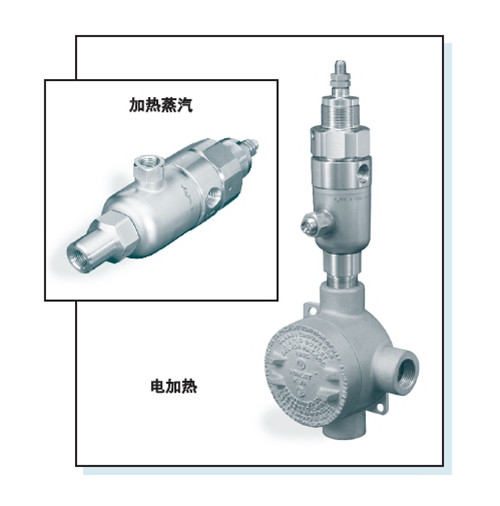

汽化调节器
最大入口压力3500 PSIG/出口压力范围500 以下
经济实用/耐腐蚀
44-4800 系列
技术规格
❏ 工作参数
压力等级根据 ANSI/ASME B31.3标准
最大额定入口压力 . . . . . . . . . . . . . . . . 3500 PSIG
出口压力范围. . . . . . . . . . . . . . . 0-25, 0-50, 0-100,
0-250 & 0-500 PSIG
设计试验压力. . . . . . . . . . . . . . . . . . . . 4500 PSIG
设计试验压力. . . . . . . . . . . . . 150% 最大额定压力
出口破裂压力. . . . . . . . . . . . . 400% 最大工作压力
工作蒸汽压力. . . . . . . . . . . . . . . . . . . . . . 250 PSIG
泄漏. . . . . . . . . . . . . . . . . . . . . . . . . . . 无气体泄漏
工作温度：
蒸汽 . . . . . . . . . . . . . . . 最大 +400° F (+204° C)
电动式 . . . . 150W: 最高可达 +450° F (+232° C)
50W: 最高达 +350° F (+177° C)
工作温度（介质）* . . . . . . . . . . -15° F 至 +450° F
(-26° C 至 +232° C)
工作环境温度
温度范围 . . . . . . . . . . . . . . . . . -40 F 至 +104° F
(-40° C 至 +50° C)
额定流量 . . . . . . . . . . . . . . . . . . . . . . . . Cv = 0.06
电加热装置：
150W (120 或 240 VAC) 带温控器
(可选 50W 带温控器，通过 CSA 认证)
*警告： 高温工况下某些介质可能不安全。
有关扩展温度范围的应用请向工厂咨询。
❏ 接触介质的材料
阀体. . . . . . . . . . . . . . . . 316 不锈钢或 Monel 合金
阀座 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Vespel®
隔板. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Elgiloy®
弹簧. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Elgiloy®
其余部件 . . . . . . . . . (不锈钢阀体) 316 不锈钢阀体
(Monel 阀体) Monel
有关其他材料及改动，请向工厂咨询。
❏ 清洁. . . . . . . . . . . . . . . . . CGA 4.1 及 ASTM G93
❏ 重量. . . . . . . . . . . . . . . . . . . . . . . 2.5 磅 (2.5 kg)
