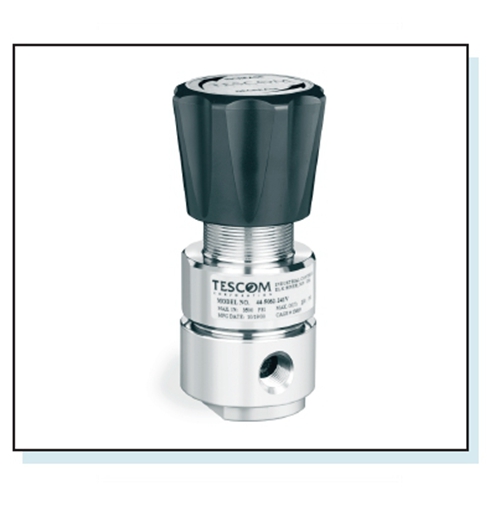

TESCOM减压阀44-5000

TESCOM减压阀44-5000
绝对压力/压力减小
入口压力范围最高 3500 PSIG/出口压力范围最高 100 PSIG
低于大气压力到正压
44-5000 系列
技术规格
❏ 工作参数
压力等级根据 ANSI/ASME B31.3标准
最大额定入口压力 . . . . . . . . . 120, 400, 3500 PSIG
出口压力范围. . . . . . . . 28 英寸 Hg 真空 - 15 PSIG
28 英寸 Hg 真空 - 25 PSIG
28 英寸 Hg 真空 - 50 PSIG
28 英寸 Hg 真空 - 100 PSIG
设计试验压力. . . . . . . . . . . . . . .150% 最大额定压力
泄漏：
内部 . . . . . . . . . . . . . . . . . . . . . . . . . 无气体泄漏
外部 . . . 设计流量: ≤ 2 x 10-8 大气压·毫升/秒氦气
工作温度 . . . . . . . . . . . . . . . . . . -40° F 至 +165° F
(-40° C 至 +73° C)
额定流量 . . . . . . . . . . . 120 入口压力: Cv = 0.24
400 入口压力: Cv = 0.15
3500 入口压力: Cv = 0.06
❏ 接触介质的材料
阀体. . . . . . . . . . . . . . . . . . . . . . 316 不锈钢或黄铜
隔板 . . . . . . . . . . . . . . . . . . . . . . . . . . 316 不锈钢
阀座 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Teflon®
弹簧. . . . . . . . . . . . . . . . . . . . . . . . . . . 316 不锈钢
摩擦衬套 (仅 400 和 3500 PSIG 入口):
内部 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Teflon®
外部 . . . . . . . . . . . . . . . . . . . . . . . . . 316 不锈钢
其余部件 . . . 316 不锈钢 (黄铜阀体使用的黄铜材料)
有关其他材料及改动，请向工厂咨询。
❏ 清洁. . . . . . . . . . . . . . . . . CGA 4.1 及 ASTM G93
❏ 重量（不带压力表） . . . . . . . . . . . . . . 2 磅 (0.9 kg)
