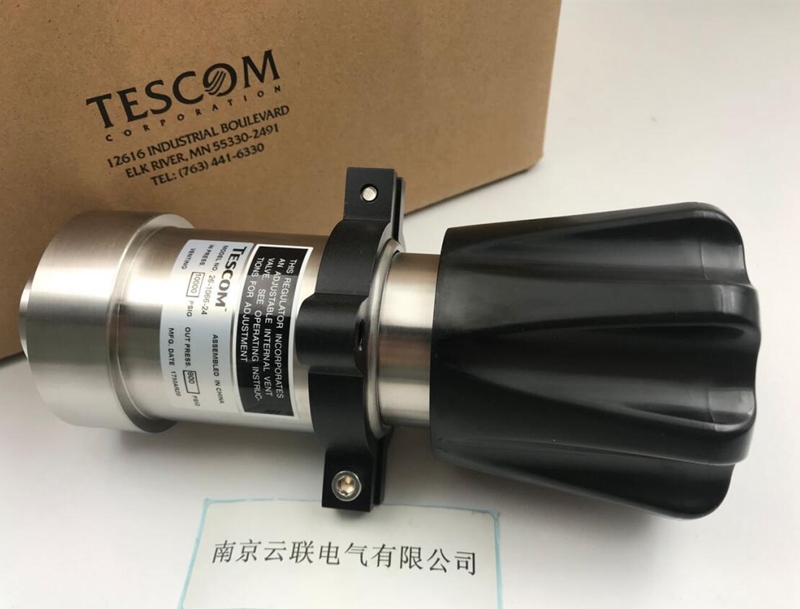

TESCOM减压阀26-1066-24

TESCOM减压阀26-1066-24

高压 / 减压
最大入口压力 6,000 及 10,000 PSIG/出口压力范围5 - 10,000 PSIG
在紧凑的单个器件内装有七个调节器

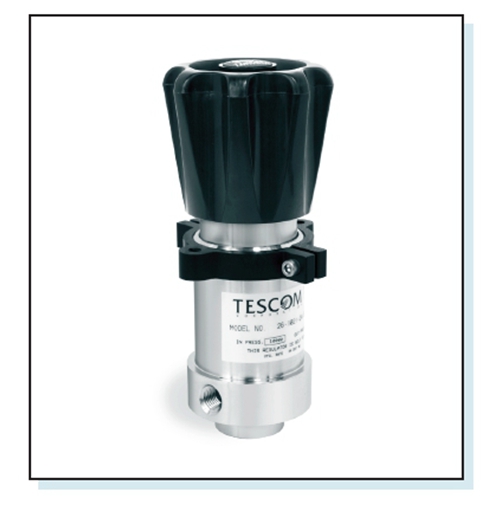

26-1000 系列
技术规格
❏ 工作参数
压力等级根据 ANSI/ASME B31.3标准
最大额定入口压力：
不锈钢 . . . . . . . . . . . . . . . . . . . . . . 10,000 PSIG
黄铜 . . . . . . . . . . . . . . . . . . . . . . . . . 6,000 PSIG
出口压力范围. . . . . . . . . . . 5-500, 5-800, 10-1500,
15-2500, 25-4000, 50-6000, & 200-10,000 PSIG
设计试验压力. . . . . . . . . . . . . . 150% 最大额定压力
泄漏. . . . . . . . . . . . . . . . . . . . . . . . . . . . 无气体泄漏
环境工作温度. . . . . . . . . . . . . . . -40° F 至 +165° F
(-40° C 至 +74° C)
额定流量 . . . . . . . . . . . . . . . . . . . . . . . . Cv = 0.06
❏ 接触介质的材料
阀体. . . . . . . . . . . . . . . . . . . . . . 316 不锈钢或黄铜
阀帽 . . . . . . . . . . . . . . . . . . . . . . . 300 系列不锈钢
20 微米滤清器. . . . . . . . . . 300 系列不锈钢或黄铜
主阀阀座 . . . . . . . . . . . . . . . . . . . . . . . . . . Vespel®
排气阀阀座 . . . . . . . . . . . . . . . . . . . . . . . . . . CTFE
密封件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . Buna-N
备用弹簧 . . . . . . . . . . . . . . . . . . . . . . . . . . . Teflon®
部件. . . . . . . . . . . . . . . . . . . . . . . . 300 系列不锈钢
有关其他材料及改动，请向工厂咨询。
❏ 清洁. . . . . . . . . . . . . . . . . CGA 4.1 及 ASTM G93
❏ 重量（不带压力表）
不锈钢 . . . . . . . . . . . . . . . . . . . . . 5.5 磅 (2.5 kg)
黄铜 . . . . . . . . . . . . . . . . . . . . . . . 5.7 磅 (2.6 kg)
