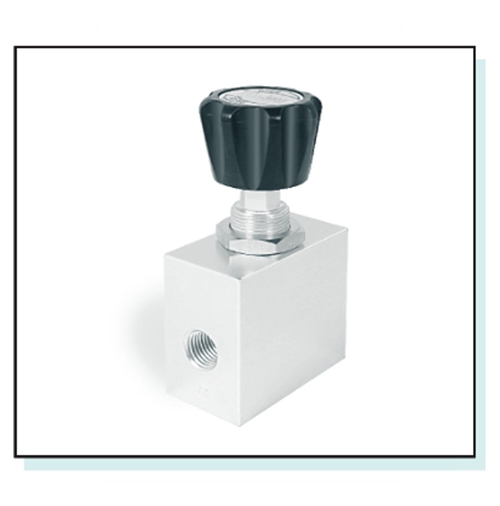

TESCOM流量阀VJ

TESCOM流量阀VJ
高压低流量阀
6,000 及 10,000 PSIG 的最大工作压力
低流量/双流向
VJ 系列
技术规格
❏ 工作参数
压力等级根据 ANSI/ASME B31.3标准
最大工作压力：
316 不锈钢阀体 . . . . . . . . . . . . . . . 10,000 PSIG
黄铜阀体 . . . . . . . . . . . . . . . . . . . . 6,000 PSIG
设计试验压力. . . . . . . . . . . . . . . 额定压力的 150%
泄漏. . . . . . . . . . . . . . . . . . . . . . . . . . . . 无气体泄漏
工作温度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 见表
额定流量：
角阀及球阀. . . . . . . . . . . . . . . . . . . . . C v = 0.49
最大工作扭矩. . . . . . . . . . . . . . . . . . . 15 英寸 - 磅
❏ 接触介质的材料
阀体. . . . . . . . . . . . . . . . . . . . . . 316 不锈钢或黄铜
阀座. . . . . . . . . . CTFE (三氟氯乙烯), 尼拉特隆, Peek
(聚醚醚酮), Teflon ® (聚四氟乙烯) 或 Vespel ® (聚酰亚胺)
备用密封圈 . . . . . . . . . . . . . . . Teflon ® (聚四氟乙烯)
O 型圈 . . . . . . . . . . . . . . . . . 丁晴橡胶，乙丙橡胶,
Kalrez ® 或 Viton ®
其余部件 . . . . . Monel ® ( 铜镍合金 ) 及黄铜或不锈钢
有关其他材料及改动，请向工厂咨询。
❏ 清洁 . . . . . . . . . . . . . . CGA 4.1 及 ASTM G93
❏ 重量 . . . . . . . . . . . . . . . . . . . 1.5 磅 (0.68 kg)
