TESCOM气控阀VA和VG

TESCOM气控阀VA和VG
VA / VG 最大控制压力 3500, 6000, 10,000 PSIG
活塞驱动 / 常开或常闭

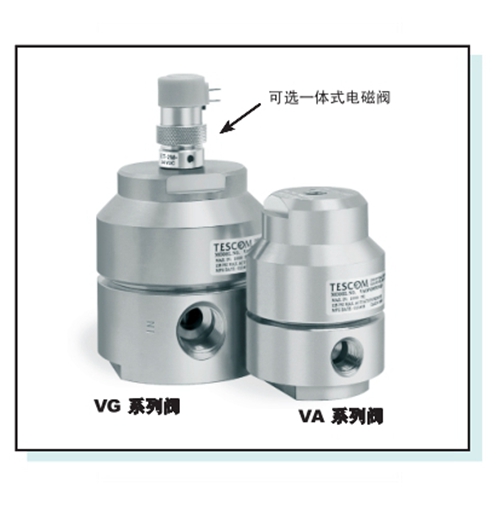

VA/VG 系列
技术规格
❏ 工作参数
压力等级根据 ANSI/ASME B31.3标准
最大工作压力. . . . . . . . . 3500, 6000, 10,000 PSIG
设计试验压力. . . . . . . . . . . . . . 150% 最大额定压力
泄漏. . . . . . . . . . . . . . . . . . . . . . . . . . . 无气体泄漏
工作环境温度. . . . . . . . . . . . . . . -40° F 至 +250° F
(-40° C 至 +121° C)
额定流量：
VA 系列阀 . . . . . . . . . . . . . . . . . . . . . . . C v = .75
VG 系列阀 . . . . . . . . . . . . . . . . . . . . . . . C v = 2.0
低作用压力范围. . . . . . . . . . . . . . . . 30 - 60 PSIG
最大作用压力：
VA 系列阀 . . . . . . . . . . . . . . . . . . . . . . . 125 PSIG
VG 系列阀 . . . . . . . . . . . . . . . . . . . . . . . 150 PSIG
80 PSIG 压力作用时间：
VA 系列阀 . . . . . . . . . . . . . . . . . . . . . . . . 50 毫秒
VG 系列阀 . . . . . . . . . . . . . . . . . . . . . . . . 75 毫秒
❏ 接触介质的材料
阀体. . . . . . . . . . . . . . . . . . . . . . 黄铜，316 不锈钢
阀座. . . . . . . . . . . . . . . . . . . . CTFE (三氟氯乙烯),
Tefzel ® ETFE, Vespel ® , PEEK
阀杆. . . . . . . . . . . . . . . . . . . . . . . . . . . 17-4 不锈钢
O 型圈. . . . . . . . . . . . . . . . . . . . 丁晴橡胶, Kalrez ® ,
Viton ® , E.P. (乙丙橡胶), 聚氨脂
备用密封圈 . . . . . . . . . . . . . . . . . . . . Teflon ® , CTFE
阀内部件 . . . . . . . . . . . . . . . . . . . 316 不锈钢，黄铜
有关其他材料及改动，请向工厂咨询。
❏ 清洁 . . . . . . . . . . . . . . CGA 4.1 及 ASTM G93
❏ 重量
VA 系列阀 . . . . . . . . . . . . . . (近似值) 3 磅 (1.49 kg)
VG 系列阀. . . . . . . . . . . . . . (近似值) 5 磅 (2.48 kg)
