TESCOM手动阀30-1100

TESCOM手动阀30-1100
最大工作压力 6,000 及 10,000 PSIG
高流量 / 高压力
30 系列

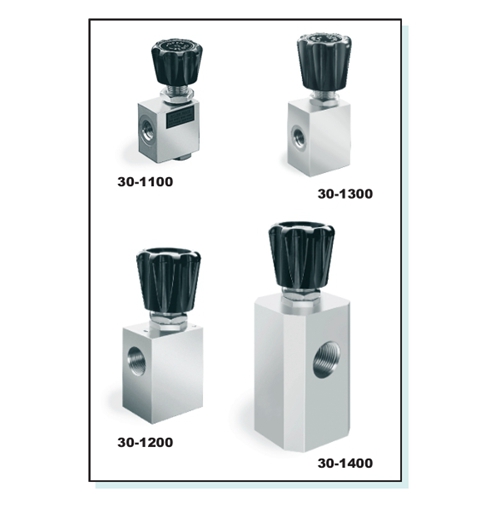

30-1100/30-1200/30-1300/30-1400
技术规格
❏ 工作参数
压力等级根据 ANSI/ASME B31.3 标准
最大工作压力 . . . . . . . . . . . . . . 6,000, 10,000 PSIG
设计试验压力 . . . . . . . . . . . . . . 150% 最大额定压力
泄漏 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 无气体泄漏
工作环境及流体温度 . . . . . . . . . . -40° F 至 +165° F
(-40° C 至 +74° C)
额定流量 . . . . . . . . . . . . . . . . . . . . . . . . . 参见背页表
最大工作扭矩见背面表中所示 . . . . . . . . . 参见背页表
❏ 接触介质的材料
阀体 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 316 不锈钢
阀座：
30-1100 及 30-1300. . . . . . . . . . . . . . . . 尼拉特隆
30-1200 及 30-1400. . . . . . . . . . . . . . 三氟氯乙烯
O 型圈 . . . . . . . . . . . . . . . . . . . . . . . . . . 丁晴橡胶
备用密封圈：
30-1100 . . . . . . . . . . . . . . . . CTFE (三氟氯乙烯)
30-1200 . . . . . . . . . . . . . . 15% 石墨填充 Teflon ®
30-1300 及 30-1400. . . . . . . Teflon ® (聚四氟乙烯)
其余部件 . . . . . . . . . . . . . . 316 不锈钢 , 17-4 不锈钢
有关其他材料及改动，请向工厂咨询。
❏ 清洁 . . . . . . . . . . . . . . . . . CGA 4.1 及 ASTM G93
