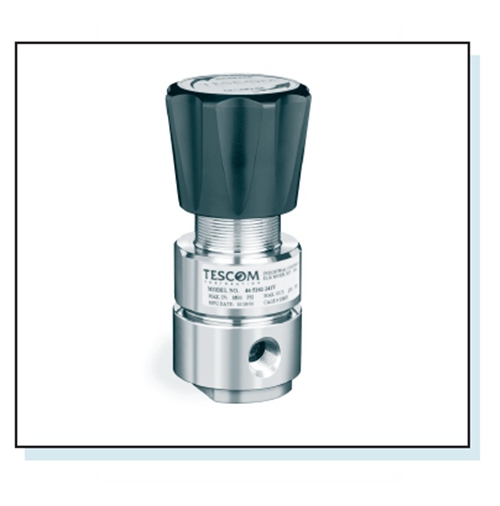

TESCOM液压阀44-5200

TESCOM液压阀44-5200
自排气/非排气
最大入口压力 3500 PSIG/出口压力 25 - 600 PSIG
弹簧负载/手动操作/活塞感应
压力减小
44-5200 系列
技术规格
❏ 工作参数
压力等级根据 ANSI/ASME B31.3标准
最大额定入口压力 . . . . . . . . . . . 400 和 3500 PSIG
出口压力范围. . . . . . . . . . . . . . . . 25, 50, 100, 250,
500 和 600 PSIG
设计试验压力. . . . . . . . . . . . . 最大额定压力的 150%
工作温度 . . . . . . . . . . . . . . . . . . -15° F 至 +200° F
(-26° C 至 +93° C)
额定流量 . . . . . . . . . . . . . . . . . . Cv = 0.06 和 0.15
最大工作扭矩. . . . . . . . . . . . 30 磅·英寸 (3.4 Nm)
❏ 接触介质的材料
阀体. . . . . . . . . . . . . . . . . . . . . . . 316 不锈钢或黄铜
阀帽. . . . . . . . . . . . . . . . . . 300 系列不锈钢或黄铜
活塞. . . . . . . . . . . . . . . . . . . . . . 316 不锈钢或黄铜
阀座. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Vespel®
O 型圈 . . . . . . . . . . . . . . . . . . . . . . . . . . . . Viton®
滤清器 (40 微米) . . . . . . . . . . . . . . . . . 316 不锈钢
其余部件 . . . . . . . . . . . . . . 300 系列不锈钢和黄铜
有关其他材料及改动，请向工厂咨询。
❏ 清洁. . . . . . . . . . . . . . . . . . CGA 4.1 及 ASTM G93
❏ 管件. . . . . 1/4 英寸 NPT 入口、出口及压力表接口
❏ 重量（不带压力表） . . . . . . . . . . . . . 2 磅 (0.91 kg)
