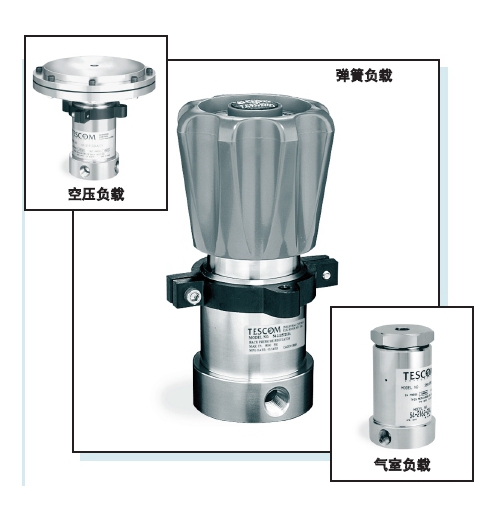

TESCOM液压阀54-2100

TESCOM液压阀54-2100
高压/液压
最大入口压力 15,000 PSIG
压力控制范围最高可达 15,000 PSIG
背压/耐用
54-2100 系列
技术规格
❏ 工作参数
压力等级根据 ANSI/ASME B31.3标准
最大额定入口压力 . . . . . . . . . . . . . . . 15,000 PSIG
控制压力范围. . . . . . . . . . . . . . . . . . . 0-500, 0-800,
10-1500, 15-2500, 25-4000, 50-6000,
200-10,000 及 300-15,000 PSIG
设计试验压力. . . . . . . . . . . . . . . 150%最大额定压力
泄漏. . . . . . . . . . . . . . . . . . . . . . . . 最大 2 滴/分钟
条件：粘度150 SUS，压力 2500 PSIG
环境工作温度1 . . . . . . . . . . . . . . -15° F 至 +165° F
(-25° C 至 +74° C)
额定流量 . . . . . . . . . . . . . . . . . . . . . . . . Cv = 0.08
最大工作扭矩. . . . . . . . . . . . 40 英寸·磅 (4.5 Nm)
1有关从 -65°F 至 +400°F的扩展温度范围请向工厂咨询。
❏ 接触介质的材料
阀体. . . . . . . . . . . . . . . . . . . . . . . . . . . 316 不锈钢
阀座及阀芯 . . . . . . . . . . . . . . . . . . . . . 17-4 不锈钢
O 型圈. . . . . . . . . . . . . . . . . . . . . . . . 见部件选择表
备用密封圈：
入口压力范围 2500-10,000 PSIG. . . . . . . Teflon®
入口压力范围 15,000 PSIG . . . . . . . . . . . CTFE
阀座. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Vespel®
传感器密封件：
入口压力范围 500-10,000 PSIG . . . . . . . CTFE
入口压力范围 15,000 PSIG . . . . . . . . . . Vespel®
其余部件 . . . . . . . . . . . . . . . . . . . . 300 系列不锈钢
有关其他材料及改动，请向工厂咨询。
❏ 清洁. . . . . . . . . . . . . . . . . CGA 4.1 及 ASTM G93
❏ 重量. . . . . . . . . . . . . . . . . . . . . . . . 5 磅 (2.2 kg)
