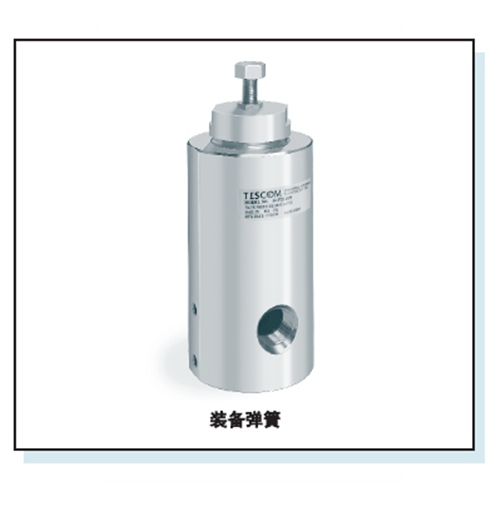

TESCOM液压阀54-2700

TESCOM液压阀54-2700
高流量/背压
入口最大压力 500 PSIG – 空压或弹簧负载
入口最大压力 5500 PSIG – 气室负载
54-2700 系列
技术规格
❏ 工作参数
压力等级根据 ANSI/ASME B31.3标准
空压负载入口（最大） . . . . . . . . . . . . . . 500 PSIG
气室负载入口（最大） . . . . . . . . . . . . . 5500 PSIG
弹簧负载入口（最大） . . . . . . . . . . . . . . 500 PSIG
设计试验压力. . . . . . . . . . . . . . . . . . .最大值的150%
最大空压操作压力 . . . . . . . . . . . . . . . . . . 100 PSIG
工作温度*. . . . . . . . . . . . . . . . . . -40° F 至 +165° F
(-40° C 至 +74° C)
内部泄漏 . . . . . . . . . . . . . . . . . . . . . . . . 无气体泄漏
额定流量（主阀） . . . . . . . . . . . . . . . . . . . Cv = 5.0
*工作温度范围取决于O 型圈材料。
❏ 接触介质的材料
所有版本：
阀体 . . . . . . . . . . . . . . . . . . . 303 或 316 不锈钢
阀座 . . . . . . . . . 玻璃填充聚醚醚酮, Vespel® SP1
O 型圈. . . . . .丁晴橡胶, Viton® (氟化橡胶), 或乙丙橡胶 (EP)
备用密封圈. . . . . . . . . . . . . . . . . . . . . . . . Teflon®
其余部件 . . . . . . . . . . . . . . . . . . . . . 303 不锈钢
有关其他材料及改动，请向工厂咨询。
❏ 清洁. . . . . . . . . . . . . . . . . . CGA 4.1 及 ASTM G93
❏ 重量（近似值） . . . . . . . . . . . . . . . . 30 磅 (13.6 kg)
