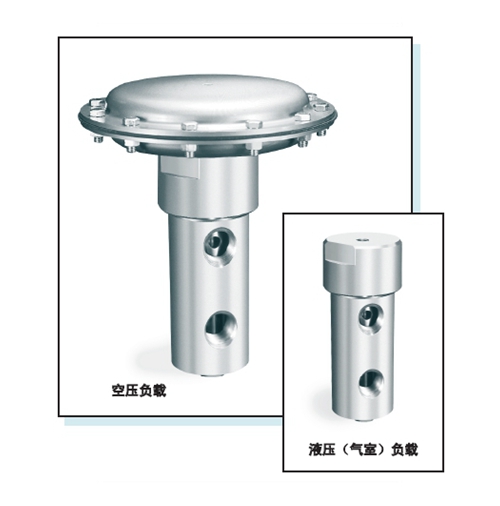

TESCOM液压阀54-2800
液压/高流量/高压
最大入口压力 5,000 PSIG/出口压力范围 5,000 以下
减压调节器
54-2800 系列
技术规格
❑ 工作参数
压力等级根据 ANSI/ASME B31.3标准
最大额定入口压力 . . . . . . . . . . . . . . . . .5000 PSIG
出口压力范围 . . . . . . . . . 50-1500, 200-5000 PSIG
设计试验压力为 . . . . . . . . . . . . 150% 最大额定压力
泄漏(最大值) . . . . . . . . . . . . . . . . . . . 2 滴/分钟,
条件:粘度 150 S.U.S. 压力 2500 PSIG
工作温度1 . . . . . . . . . . . . . . . . . -40° F 至 +225° F
(-40° C 至 +107° C)
额定流量:
主阀. . . . . . . . . . . . . . . . . . . . . . . . . . . Cv = 8.0
排气阀. . . . . . . . . . . . . . . . . . . . . . . . . Cv = 6.5
1有关从高达 +350°F的扩展温度范围请向工厂咨询。
❑ 接触介质的材料
阀体. . . . . . . . . . . . . . . . . . . . . . . . . . . 303 不锈钢
阀座、阀芯及传感器 . . . . . . . . . . 17-4 PH 不锈钢
O 型圈. . . . . . . . . . . . . . . . . . . . . . Buna-N, Viton®,
乙丙橡胶, Kalrez®
备用密封圈 . . . . . . . . . . . . . . . . . . . . . . . . Teflon®
其余部件. . . . . . . . . . . . . . . . . . . 300 系列不锈钢
有关其他材料及改动,请向工厂咨询。
❑ 清洁 . . . . . . . . . . . . . . . . CGA 4.1 及 ASTM G93
❑ 重量 . . . . . . . . . . . . . . . . . . . . . . 35 磅 (15.8 kg)
