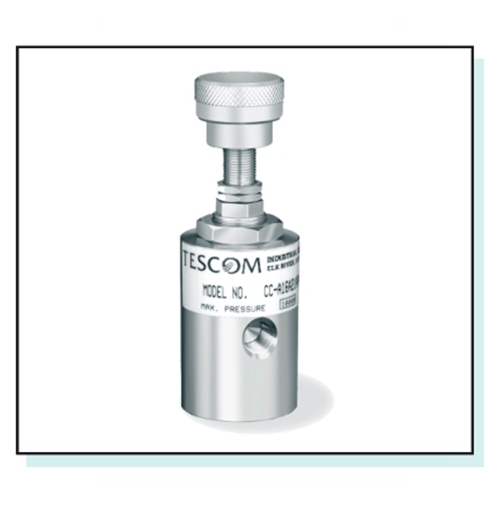

TESCOM阀门CC

TESCOM阀门CC
定量阀
最大压力 10,000 PSIG
低流量/高精度控制/压力范围大
CC 系列
技术规格
❏ 工作参数
压力等级根据 ANSI/ASME B31.3标准
最大压力. . . . . . . . . . . . . . . . . . . . . . 10,000 PSIG
设计试验压力 . . . . . . . . . .最大值的150% 额定压力
泄漏 . . . . . . .<4 x10 -8 托·升/秒 @ 50 PSID 氦气
工作温度. . . . . . . . . . . . . . . . . . . -40°F 至 +300° F
(-40° C 至 +149° C)
额定流量（最大）. . . . . . . . . . . . . . .C v = 0.00125
最大工作扭矩 . . . . . . . . . . . . 10 英寸-磅 (1.1 Nm)
❏ 接触介质的材料
阀体 . . . . . . . . . . . . . . . . . . . . . . . . . . .316 不锈钢
阀座 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 聚醚醚酮
O型圈. . . . . . . . . . . . . . . . . . . . 乙丙橡胶，Viton ® ,
90 耐磨丁晴橡胶，Kalrez ®
备用密封圈 . . . . . . . . . . . . . . . . . . . . . . . . .Teflon ®
其余部件. . . . . . . . . . . . . . . . . . . . 300 系列不锈钢
有关其他材料及相关改动请向 Tescom 咨询。
❏ 清洁 . . . . . . . . . . . . . . . CGA 4.1 及 ASTM G93
❏ 管件 . . . . . . . . . . . . . . NPT, SAE (仅使用 1/8")
❏ 重量 . . . . . . . . . . . . . . . . . . . . 0.9 磅 (0.4 kg)
