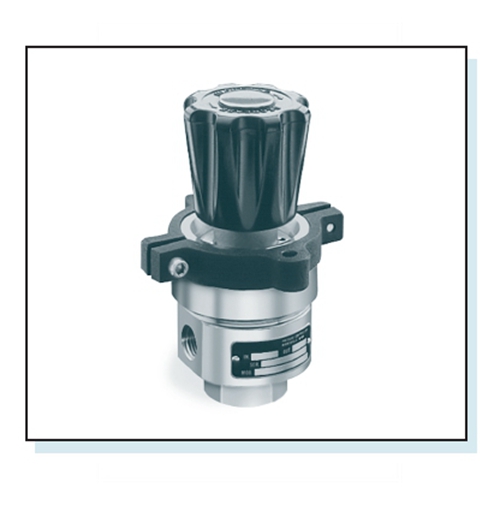

TESCOM减压阀26-1500

TESCOM减压阀26-1500
无排气阀/减压
最大入口压力6,000 PSIG/出口压力范围250 PSIG 以下
高度灵敏 / 隔板型
26-1500 系列
技术规格
❏ 工作参数
压力等级根据 ANSI/ASME B31.3标准
最大额定入口压力：
不锈钢 . . . . . . . . . . . . . . . . . . . . . . . 6,000 PSIG
黄铜，铝 . . . . . . . . . . . . . . . . . . . . . 5,000 PSIG
出口压力范围 . . . . . . . . . 0-50, 0-150, 0-250 PSIG
设计试验压力 . . . . . . . . . . . . 150% 最大额定压力
泄漏. . . . . . . . . . . . . . . . . . . . . . . . . . . 无气体泄漏
工作环境及流体介质温度：
-40° F 至 +165° F (-40° C 至 +74° C)
额定流量 . . . . . . . . . . . . . . . . . . . . . . . . . Cv = .08
最大工作扭矩 . . . . . . . . . . 20 英寸·磅 (2.26 Nm)
❏ 接触介质的材料
阀体. . . . . . . . . . . . . . . . . . 316 不锈钢，黄铜，铝
阀帽 . . . . . . . . . . . . . . . . . . . . . . . 300 系列不锈钢
40 微米滤清器. . . . . . . . . . . . . . . . . . . 316 不锈钢
阀座 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CTFE
O 型圈. . . . . . . . . . . . . . . . . . . . . . . . . . . . Buna-N
隔板. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Buna-N
其余部件 . . . . . . . . . . . . . . . . . . . . 300 系列不锈钢
有关其他材料及改动，请向工厂咨询。
❏ 清洁. . . . . . . . . . . . . . . . . CGA 4.1 及 ASTM G93
❏ 重量（不带压力表）
不锈钢，黄铜. . . . . . . . . . . . . . . . . 3 磅 (1.36 kg)
