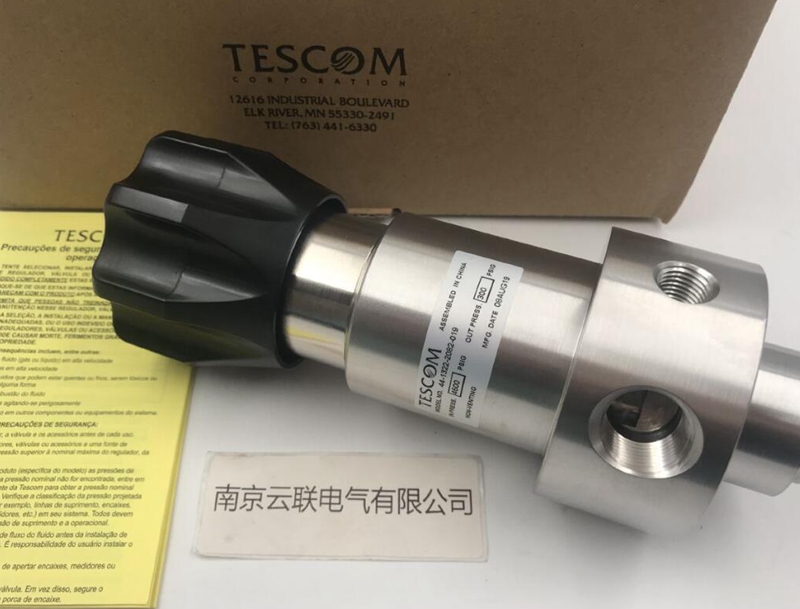

TESCOM调节阀44-1322-2082-019减压阀
TESCOM减压阀44-1300
高流量/高压
最大压力范围 3750 PSIG (黄铜), 4500 PSIG (不锈钢):
0 - 1500 PSIG 出口减压
44-1300 系列
技术规格
❏ 工作参数
压力等级根据 ANSI/ASME B31.3标准
最大工作压力:
不锈钢阀体 . . . . . . . . . . . . . . . . . . . 4,500 PSIG
黄铜阀体 . . . . . . . . . . . . . . . . . . . . 3,750 PSIG
出口压力范围 . . . . . . . . . . . . . . . . . . 0-300, 0-600,
0-1000 & 0-1500 PSIG
设计试验压力. . . . . . . . . . . . . . 额定压力值的150%
泄漏. . . . . . . . . . . . . . . . . . . . . . . . . . . 无气体泄漏
工作温度1 . . . . . . . . . . . . . . . . . -15° F 至 +220° F
(-25° C 至 +104° C)
额定流量:2
1/4" 主阀 . . . . . . . . . . . . . . . . . . . . . . . Cv = 0.8
3/8" 主阀 . . . . . . . . . . . . . . . . . . . . . . . Cv = 2.0
1有关从 -65°F 至 +400°F的扩展温度范围请向工厂咨询。
2出口交叉孔引起的二级压降会对额定流量产生重大影响。 对关键尺寸
需要使用流量曲线决定。
❏ 接触介质的材料
阀体. . . . . . . . . . . . . . . . . 黄铜, 303 或 316 不锈钢
阀座,主阀:
300 PSIG 出口压力. . . . . . . . . . . . . . . . . Teflon®
600, 1000 & 1500 出口压力 . . . . . . . . . . . CTFE
阀座,排气阀:
300 & 600 PSIG 出口压力. . . . . . . . . . . . Teflon®
1000 & 1500 PSIG 出口压力. . . . . . . . . . . CTFE
O 型圈 . . . . . . . . . . . . . . . . . . . . . . . . . . . Viton-A®
备用密封圈 . . . . . . . . . . . . . . . . . . . . . . . . . Teflon®
垫圈. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . CTFE
其余部件 . . . . . . . . . . . . . . . . . . . 300 系列不锈钢,
17-4, 17-7 不锈钢, Teflon® 及黄铜
有关其他材料及改动,请向工厂咨询。
❏ 清洁. . . . . . . . . . . . . . . . CGA 4.1 及 ASTM G93
❏ 重量 (不带压力表) . . . . . . . . . . . 6.25 磅 (2.83 kg)
