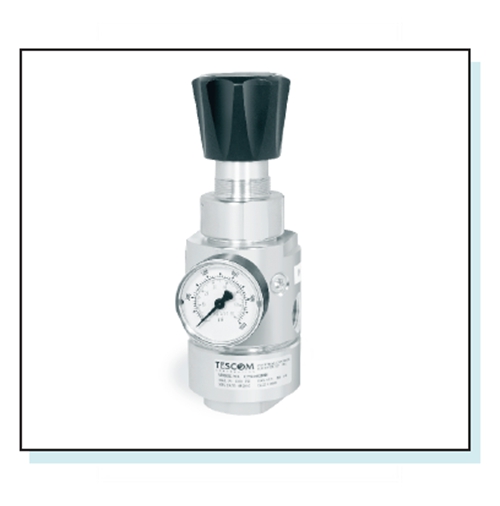

TESCOM减压阀CP32

TESCOM减压阀CP32
高流量/减压
最大入口压力 3000 PSIG/出口压力最高达 500 PSIG
先导控制
CP32 系列
技术规格
❏ 工作参数
压力等级根据 ANSI/ASME B31.3标准
最大额定入口压力. . . . . . . . . . . . . . . . 3,000 PSIG
最大出口压力范围. . . . . . . . . . . . . . . . 0-500 PSIG
设计试验压力 . . . . . . . . . . . . . 150% 最大额定压力
泄漏：
内部 . . . . . . . . . . . . . . . . . . . . . . . . .无气体泄漏
外部. . . . 设计符合 <2 x 10-8 大气压·毫升/秒氦气
工作温度. . . . . . . . . . . . . . . . . . . . 0° F 至 +165° F
(-17.7° C 至 +74° C)
额定流量. . . . . . . . . . . . . . . . . . . . . . . . . .Cv = 1.0
*有关从 -40°F 至+400°F的扩展温度范围请向 Tescom 咨询。
❏ 接触介质的材料
阀体 . . . . . . . . . . . . . . . . . . . . . 316 不锈钢，黄铜
阀座及密封件 . . . . . . . . . . . . . CTFE (三氟氯乙烯)
O 型圈. . . . . . . . . . . 丁晴橡胶，Viton® (氟化橡胶)
固定底座，阀座 . . . . . . . . . . . . . . Nitronic 60/黄铜
弹簧 . . . . . . . . . . . . . . . . . . . . . . . . . . .316 不锈钢
隔板 . . . . . . . . . . . . . . . . . . . . . . . . . . .316 不锈钢
其余部件. . . . . . . . . . . . . . . . . . . . . . . .316 不锈钢
有关其他材料及相关改动请向 Tescom 咨询。
❏ 清洁 . . . . . . . . . . . . . CGA 4.1 及 ASTM G93
❏ 重量 . . . . . . . . . . . . . . . . . . . 3.5 磅 (1.58 kg)
