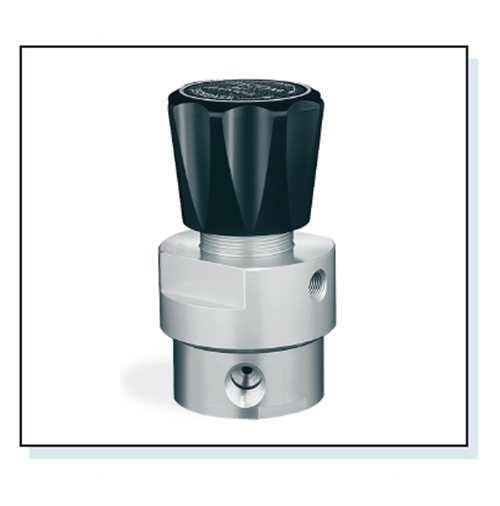

TESCOM减压阀DA

TESCOM减压阀DA
绝对减压
最大入口压力 4,500 PSIG/出口负压范围- 350 PSIG
高度灵敏/快速响应
DA 系列
技术规格
❏ 工作参数
压力等级根据ANSI/ASME B31.3标准
最大入口压力. . . . . . . . . . . . . . . . . . . . 4,500 PSIG
设计试验压力. . . . . . . . . . . . . . . 150% 最大额定压力
泄漏. . . . . . . . . . . . . . . . . . . . . . 内部，无气体泄漏
工作温度1. . . . . . . . . . . . . . . . . . -15° F 至 +165° F
(-25° C 至 +73° C)
流量. . . . . . . . . . . . . . . . . . . . . . . . . . . . Cv = 0.06
最大工作扭矩. . . . . . . . . . . . 30 in. - lbs. (3.39 Nm)
1 有关从 -65°F 至 +400°F的扩展温度范围请向工厂咨询.
❏ 接触介质的材料
阀体. . . . . . . . . . . . . . . . . . . . . . . . . . 黄铜或铝镀镍
隔板 . . . 丁晴橡胶、乙丙橡胶或 Viton® (氟化橡胶)
阀座. . . . . . . . . Teflon® (入口最大压力 500 PSIG),
CTFE （三氟氯乙烯）或 Vespel® (聚酰亚胺)
摩擦衬套（内部） . . . . . . . . . Teflon® (聚四氟乙烯)
摩擦衬套（内部） . . . . . . . . . . . . . . . . 316 不锈钢
滤清器（40 微米） . . . . . . . . . . . . . . . 316 不锈钢
其余部件 . . . . . . . . . . . . . . . . . . . . 300 系列不锈钢
有关其他材料及改动，请向工厂咨询。
❏ 清洁. . . . . . . . . . . . . . CGA 4.1 及 ASTM G93
❏ 重量（不带压力表）：
黄铜. . . . . . . . . . . . . . . . . . . . . . . . 2.4 磅 (1.1 kg)
铝. . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 lb. (.45 kg)
