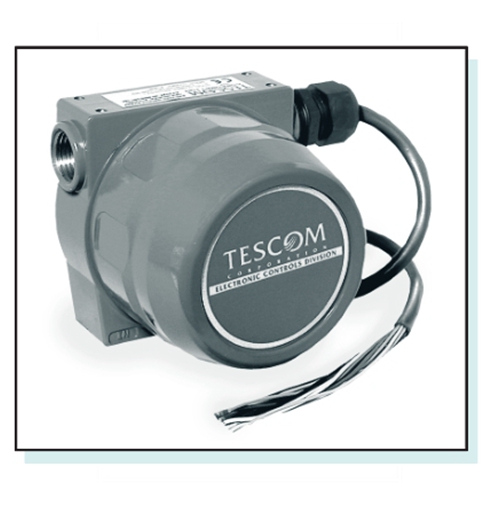

TESCOM压力传感器ER3000

TESCOM压力传感器ER3000
电子压力控制器
数字式，PID（比例微积分）控制
ER3000 系列
技术规格
❏ 电子
1. 功率要求. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20.5 至 28.5 VDC, 最大340 mA maximum, 名义180 mA
2. 启动时间. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . <240 毫秒
3. 电源中断重启 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . <1.9 秒
❏ 供气要求
1. 介质种类. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 洁净、干燥吹入气体或车间空气
2. 压力 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 最小： 出口压力 + 1 PSIG，最大值： 120 PSIG，名义值： 110 PSIG
3. 温度* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .-20° F 至170° F (-30° C至 75° C) (要求低于32° F的干燥介质)
4. 滤清器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 推荐使用40微米的串连滤清器
❏ 输入信号
1. 调定点 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-20 mA，1-5 VDC 或数字式RS 485 (ER3000XV为0-10 VDC)
2. 反馈信号 （外部） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-20 mA 或 1-5 VDC (ER3000XV为0-10 VDC)
❏ 性能
1. 精度
线性度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ±0.05% 全刻度输出 (FSO)
迟滞性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ±0.05% (FSO)
可重复性. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ±0.05% (FSO)
分辨灵敏度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ±0.03% (FSO)
参考测量精度 （考虑包括边带误差在内所有影响的总体精度） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ±0.10% (FSO)
温度影响. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ±0.002% / ° F， 全刻度输出 (-20° F至+170° F)
±.0036%/° C ，全刻度输出 (-30° C 至 75°C)
带外部传感器的低压额定值 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 升容器内±0.25英寸水高 (0.635 g / cm 2 )
2. 响应时间
开启 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . <70 毫秒
压力上升时间 [10-90 PSIG (.69- 6.21)] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 350毫秒 [1立方英寸 (32.8毫升)]
压力下降时间 [90-10 PSIG (6.21-.69)]. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 650毫秒 [1立方英寸 (32.8毫升)]
频率响应
振幅衰减. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . -3db @ 2 Hz
相移 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . -90 度 @ 2 Hz
3. 额定流量. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C v =0.01 (最大流量 = 18 lpm)
4. 电磁阀额定循环寿命. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . >150 亿次
❏ 物理结构
1. 尺寸
气流接口（入口、排气及压力表） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1/8 英寸 - 27 NPT
受控出口接口 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1/4 英寸 -18 NPT
内部容积. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16.3 立方英寸 (267 cc)
长度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4.2 英寸 (106.7 mm)
直径 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.72 英寸 (94.5 mm)
管道开口. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 个, 1/2 英寸 NPT
