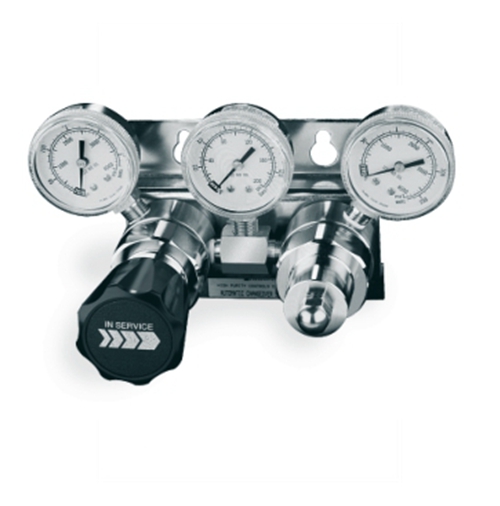

TESCOM转换调节器ACS012

TESCOM转换调节器ACS012
技术规格
❏ 工作参数
压力等级根据 ANSI/ASME B31.3标准
最大额定入口压力. . . . . . . . . . . . . . . . . . .400 或 3500 PSIG
最大输出压力 . . . . . . . . . . . . . . . . 85/115, 135/165, 185/215,
235/265 PSIG
设计试验压力 . . . . . . . . . . . . . . . . . . . . .150% 最大工作压力
泄漏 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 内部：无气体泄漏
外部：设计符合 ≤ 2 x 10 -8 大气压·毫升/秒氦气
工作温度. . . . . . . . . . . . . . . . . . . . . . . . . . -40° F 至 +165° F
(-40° C 至 +75° C)
额定流量. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .C v = 0.06
压力单位转换 14.5 PSIG = 1 bar（巴） 145 PSIG = 1 MPa
❏ 接触介质的材料
阀体 . . . . . . . . . . . . . . . . . . . . . 316 不锈钢、黄铜或镀镍黄铜
阀帽 . . . . . . . . . . . . . . . . . . . . . . . . . . .300 系列不锈钢或黄铜
阀座 . . . . . . . . . . . . . . . . . . . . . . . . . . . . Teflon ® (聚四氟乙烯)
隔板 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .316 不锈钢
摩擦衬套 - 内部. . . . . . . . . . . . . . . Teflon ® (聚四氟乙烯)
- 外部. . . . . . . . . . . . . . . . . . . . . . .316 不锈钢
弹簧 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .316 不锈钢
其余部件. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .316 不锈钢
(及黄铜阀体使用的黄铜材料)
❏ 压力表 （3 级标准） . . . . . . . . 316 SST 不锈钢压力
表带不锈钢调节器，黄铜压力表带黄铜调节器
❏ 管件 . . . . . . . . . . . . . . . . . . . . . 1/4" 凹螺纹 NPT
❏ 清洁 . . . . . . . . . . . . . . . CGA 4.1 及 ASTM G93
❏ 重量 . . . . . . . . . . . . . . . . . . . . . . . . 5 磅 (2.3 kg)
